Glasfaser-Messgeräte: Prüfung, Fehlerbehebung und Wartung

Glasfasernetzwerke werden häufig für die Hochgeschwindigkeits-Datenübertragung in Rechenzentren, in der Telekommunikation, in Unternehmensnetzwerken und anderen Kommunikationsumgebungen eingesetzt. Diese Netzwerke bieten eine hohe Bandbreite und ermöglichen die Kommunikation über große Entfernungen, doch ihre Leistung hängt von einer ordnungsgemäßen Installation, Prüfung und Wartung ab. Hier spielen Glasfaser-Messgeräte wichtige Rolle.

Glasfaser-Messgeräte helfen Technikern dabei, optische Signale zu bewerten, Verbindungsprobleme zu identifizieren, Signalverluste zu messen und zu überprüfen, ob eine Glasfaserverbindung innerhalb der erwarteten Leistungsgrenzen arbeitet. Der Einsatz der richtigen Testgeräte kann die Fehlerbehebung erleichtern und dazu beitragen, eine stabile Netzwerkverbindung aufrechtzuerhalten:

Was sind Glasfaser-Messgeräte?

Glasfaser-Messgeräte sind Spezialgeräte, die zur Prüfung und Bewertung von Glasfaserkabeln, Steckverbindern, Verbindungen und optischen Signalen entwickelt wurden. Sie liefern nützliche Messwerte, die Technikern helfen, den Zustand und die Leistung eines optischen Netzwerks zu beurteilen.

Zu den gängigen Instrumenten gehören:

• Optische Leistungsmesser
• Optische Lichtquellen
• Optische Zeitbereichsreflektometer (OTDRs)
• Visuelle Fehlerortungsgeräte (VFLs)
• Prüfsonden für Glasfasern
• Prüfgeräte für optische Dämpfung
• Prüfgeräte zur Zertifizierung von Glasfasern

Jedes Gerät hat einen bestimmten Zweck. So misst beispielsweise ein optischer Leistungsmesser die über eine Glasfaserverbindung empfangene Leistung, während ein OTDR dabei helfen kann, Fehler zu lokalisieren und festzustellen, an welcher Stelle entlang eines Kabels ein Signalverlust auftritt.

Warum ist das Testen von Glasfasernetzen so wichtig?

Die Prüfung ist ein wichtiger Bestandteil der Glasfaserverlegung und der Netzwerkwartung. Selbst wenn ein Kabel äußerlich unbeschädigt erscheint, können Probleme mit Steckverbindern, Spleißen, Biegungen, Verunreinigungen oder einer fehlerhaften Verlegung die optische Leistung beeinträchtigen.

Regelmäßige Tests können Technikern helfen:

• Leistung der Glasfaserverbindung überprüfen
• Einfügungsdämpfung und optischen Verlust messen
• Beschädigte Abschnitte identifizieren
• Anschlussprobleme lokalisieren
• Signalpegel prüfen
• Installationsqualität bestätigen
• Fehlerbehebung im Netzwerk unterstützen

Tests vor der Inbetriebnahme eines Netzwerks können zudem als Basiswerte dienen. Diese Messwerte lassen sich später mit neuen Testergebnissen vergleichen, um Leistungsänderungen festzustellen.

Optische Leistungsmesser für die Signaltestung

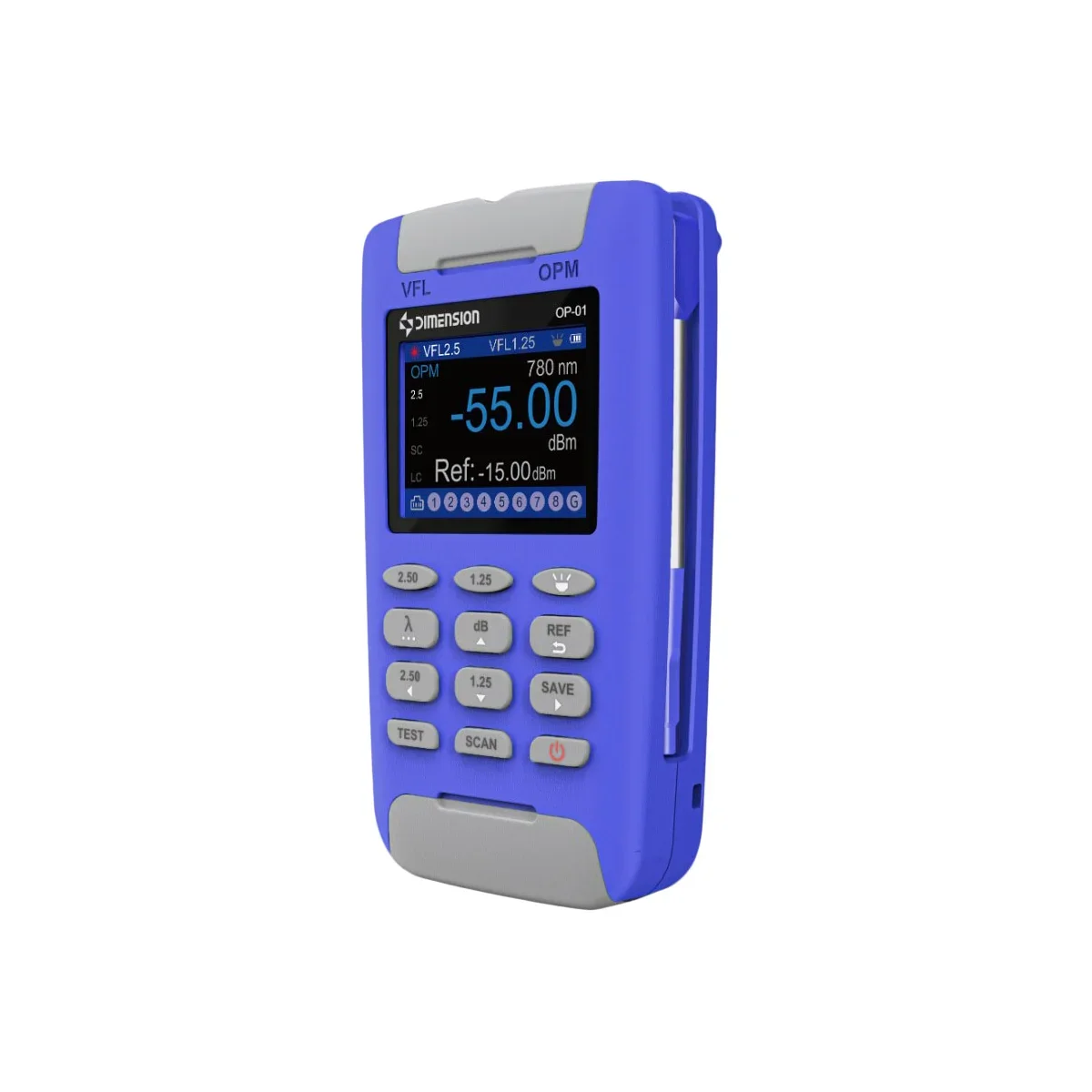

Ein optischer Leistungsmesser ist eines der am häufigsten verwendeten Werkzeuge für die Glasfaserprüfung. Er misst die am Ende einer Glasfaserverbindung empfangene optische Leistung und dient dazu, zu überprüfen, ob der Signalpegel innerhalb des erforderlichen Bereichs liegt.

Techniker können einen optischen Leistungsmesser in Verbindung mit einer geeigneten Lichtquelle verwenden, um Dämpfungsmessungen durchzuführen. Dieser Vorgang kann dabei helfen, übermäßige Dämpfung zu identifizieren, die durch Steckverbinder, Spleiße, Kabelprobleme oder andere Faktoren verursacht wird.

Genaue Leistungsmessungen sind besonders nützlich bei der Fehlerbehebung an Verbindungen, bei denen es zu zeitweiligen Verbindungsstörungen oder unerwarteten Leistungsproblemen kommt.

Einsatz von OTDRs zur Fehlererkennung

Ein optisches Zeitbereichsreflektometer, allgemein als OTDR bezeichnet, liefert detailliertere Informationen über eine Glasfaserverbindung. Es sendet einen optischen Impuls in die Glasfaser und analysiert die reflektierten Signale, um Ereignisse entlang der Leitung zu identifizieren.

Ein OTDR kann dabei helfen, folgende Fehler zu lokalisieren:

• Faserbrüche
• Stellen mit hohem Verlust
• Mangelhafte Spleiße
• Probleme mit Steckverbindern
• Übermäßige Biegungen
• Störungen am Kabelende

Die Testergebnisse können Aufschluss über die Entfernung zu einem Fehler geben, wodurch es für Techniker einfacher wird, den Abschnitt zu identifizieren, der überprüft oder repariert werden muss.

Visuelle Fehlerortungsgeräte für eine schnelle Fehlerbehebung

Ein visueller Fehlerlokalisator (VFL) nutzt sichtbares Licht, um bestimmte Fehler in Glasfaserkabeln zu identifizieren. Er kann insbesondere bei der Fehlerbehebung über kurze Entfernungen und bei einfachen Durchgangsprüfungen nützlich sein.

Wird er an eine Glasfaser angeschlossen, kann das sichtbare Licht Brüche, starke Knicke oder beschädigte Stellen aufzeigen, an denen Licht aus der Faser austritt. Ein VFL ersetzt zwar keine hochentwickelten Prüfgeräte, kann jedoch einen schnellen ersten Anhaltspunkt bei der Untersuchung eines vermuteten Kabelproblems liefern.

Faserprüfung und Reinigung von Steckverbindern

Verschmutzte Steckverbinder sind eine häufige Ursache für Leistungsprobleme bei Glasfaserverbindungen. Staub, Öl und andere Verunreinigungen können den optischen Verlust erhöhen und beim Zusammenstecken der Steckverbinder sogar die Kontaktflächen beschädigen.

Mit Glasfaserprüfgeräten können Techniker die Endflächen der Steckverbinder vor der Installation oder vor der Prüfung untersuchen. Werden Verunreinigungen festgestellt, sollte der Steckverbinder mit einer geeigneten Reinigungsmethode für Glasfasern gereinigt werden.

Ein guter Wartungsprozess sollte Folgendes umfassen:

• Überprüfen Sie die Stirnfläche des Steckers.
• Reinigen Sie den Stecker mit einem geeigneten Reinigungswerkzeug.
• Überprüfen Sie ihn bei Bedarf erneut.
• Schließen Sie die Faser vorsichtig an.
• Führen Sie Tests durch, um die Funktionsfähigkeit zu überprüfen.

Die Reinigung der Steckverbinder ist ein einfacher, aber wichtiger Bestandteil der Wartung zuverlässiger optischer Verbindungen.

Behebung häufiger Probleme mit Glasfaserkabel

Wenn eine Glasfaserverbindung nicht wie erwartet funktioniert, sollten Techniker einen systematischen Fehlerbehebungsprozess befolgen. Durch die Durchführung grundlegender Überprüfungen lassen sich unnötige Kabelaustausche oder Gerätewechsel vermeiden.

Zunächst sollten die Steckverbinder und Adapter auf sichtbare Verschmutzungen oder Beschädigungen überprüft werden. Anschließend ist zu prüfen, ob der richtige Fasertyp und kompatible Komponenten verwendet werden. Durch die Messung der optischen Leistung lässt sich dann feststellen, ob der Signalpegel angemessen ist.

Besteht das Problem weiterhin, kann ein OTDR zusätzliche Informationen über den Kabelverlauf liefern und dabei helfen, eine Stelle mit hohem Verlust oder einen physikalischen Fehler zu lokalisieren.

Zu den häufigsten Ursachen für Probleme mit Ballaststoffen gehören:

• Verschmutzte Steckverbinderoberflächen
• Beschädigte Steckverbinder
• Übermäßige Kabelbiegung
• Mangelhafte Spleiße
• Falsche Installation
• Faserbrüche
• Inkompatible Komponenten
• Übermäßiger optischer Verlust

Die Dokumentation der Testergebnisse während der Fehlerbehebung kann Technikern zudem dabei helfen, Messwerte zu vergleichen und wiederkehrende Probleme zu erkennen.

Bewährte Verfahren für die Wartung von Prüfgeräten

Die Genauigkeit von Glasfaserprüfungen hängt nicht nur vom zu prüfenden Netzwerk ab, sondern auch vom Zustand der Messgeräte. Die Geräte sollten sorgfältig behandelt und gemäß den Empfehlungen des Herstellers gewartet werden.

Halten Sie die Messgeräte sauber und schützen Sie sie, wenn sie nicht in Gebrauch sind. Überprüfen Sie regelmäßig die Testanschlüsse, Adapter und Stecker. Zur Aufrechterhaltung der Messgenauigkeit sollte zudem eine Kalibrierung gemäß den Anforderungen der Geräte durchgeführt werden.

Techniker sollten außerdem kompatibles Testzubehör und Referenzkabel verwenden. Beschädigte oder verschmutzte Messleitungen können zu ungenauen Messwerten führen und eine einwandfreie Glasfaserverbindung als problematisch erscheinen lassen.

Die Auswahl der richtigen Glasfaser-Messgeräte

Die Wahl der richtigen Messgeräte hängt vom Netzwerk, den Testanforderungen, dem Glasfasertyp und den Zielen der Fehlerbehebung ab. Für einfache Wartungsarbeiten reichen möglicherweise bereits ein optischer Leistungsmesser und eine Lichtquelle aus, während für eine detaillierte Fehleranalyse unter Umständen ein OTDR erforderlich ist.

Bevor Sie sich für eine Ausrüstung entscheiden, sollten Sie Folgendes berücksichtigen:

• Art der zu prüfenden Faser
• Erforderlicher Messbereich
• Prüfabstand
• Steckertypen
• Erforderliche Messgenauigkeit
• Netzwerkanwendung
• Anforderungen an die Fehlerbehebung

Die Auswahl geeigneter Geräte kann die Testdurchführung effizienter gestalten und den Technikern nützliche Informationen für die Netzwerkwartung liefern.

Fazit

Glasfaser-Messgeräte sind für die Prüfung, Fehlerbehebung und Wartung moderner optischer Netzwerke unverzichtbar. Von optischen Leistungsmessgeräten und Lichtquellen bis hin zu OTDRs und Inspektionswerkzeugen – jedes Gerät unterstützt einen anderen Teil des Prüfprozesses. Regelmäßige Messungen, die richtige Pflege der Steckverbinder und eine systematische Fehlerbehebung können dazu beitragen, Probleme frühzeitig zu erkennen und eine zuverlässige Glasfaserverbindung aufrechtzuerhalten.
